Как разобрать Samsung Galaxy Note i717?

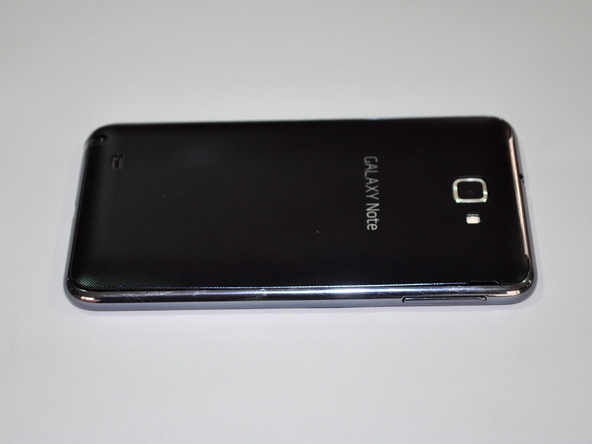

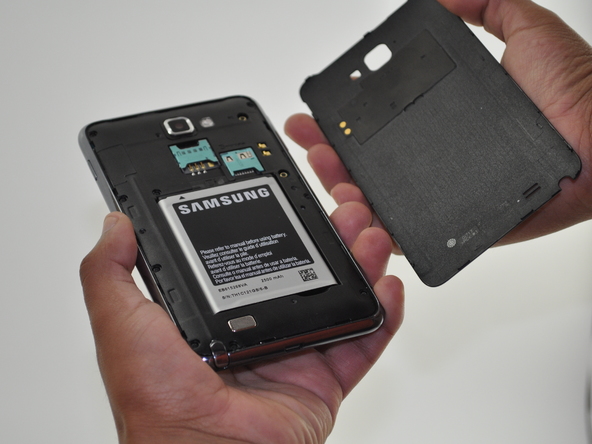

Итак, сегодня наш мануал посвящен процессу разборки телефона Samsung Galaxy Note i717. Для работы нам понадобится пинцет, пластиковая лопатка и PH0 крестовая отвертка Phillips. Перед тем, как приступать к работе, отключите телефон, снимите заднюю крышку, извлеките аккумуляторную батарею.

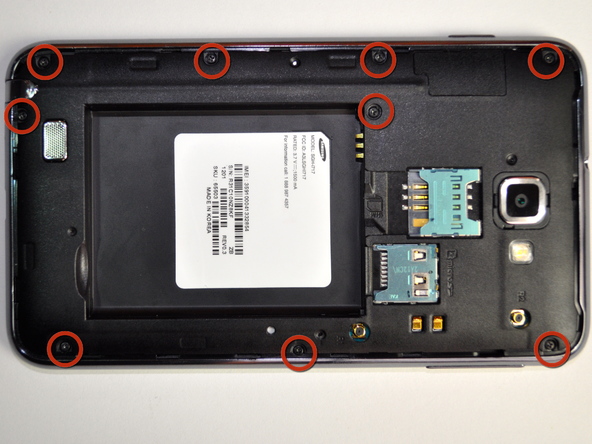

Теперь при помощи маленькой крестовой отвертки открутите 9 шурупов, обозначенных на фото.

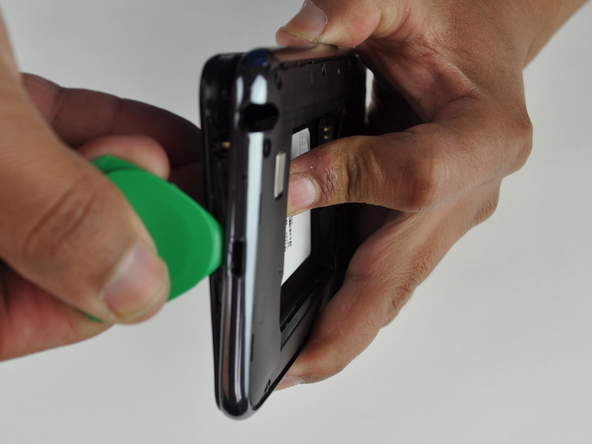

Вставьте инструмент для разбора корпусов (его можно заменить медиатором или кредитной карточкой) в небольшую щель между корпусом и задней панелью. Аккуратно проведите по периметру панели, так вы сможете рассоединить все внутренние защелки.

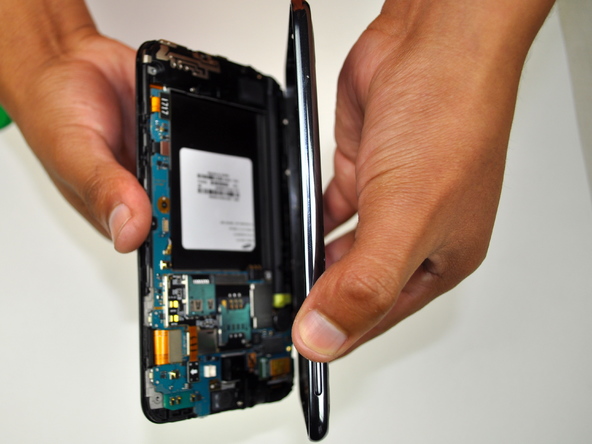

Теперь задняя панель корпуса может быть снята.

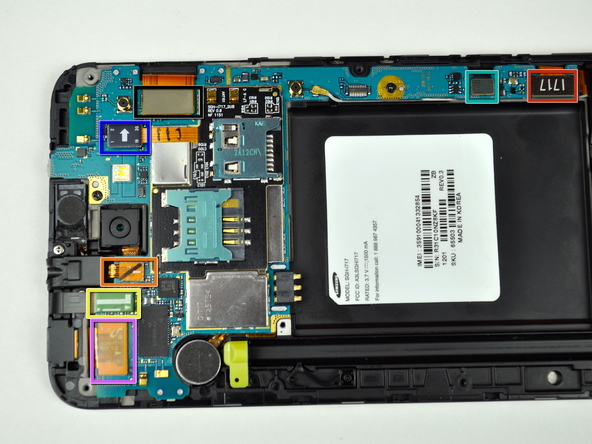

Поочередно отсоединяйте шлейфы с верхней стороны системной платы, руководствуясь фотографией и отметкой по цвету:

• шлейф разъема для зарядки (красный)
• шлейф навигатора (бирюзовый)
• шлейф ЖК-дисплея (черный)
• шлейф устройства для считывания SIM-карты и карты памяти SD (синий)
• шлейф разъёма для наушников (оранжевый)
• шлейф фронтальной камеры (желтый)
• шлейф дигитайзера (розовый)

Чтобы поддеть разъемы шлейфов, используйте пластиковый инструмент.

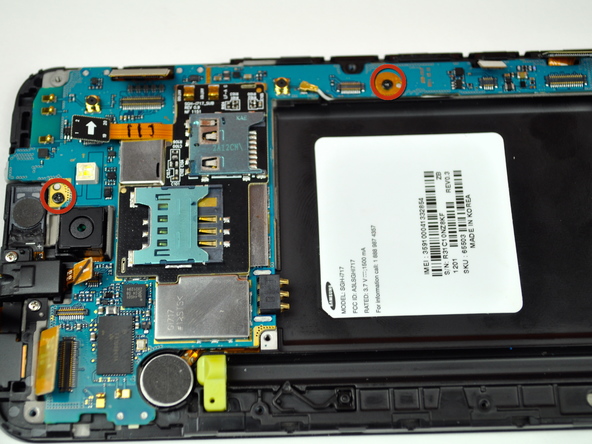

Выкрутите 2 шурупа крепления системной платы (на фото они отмечены кружками).

Выкрутите 3 шурупа крепления модуля громкоговорителя (на фото они отмечены кружками).

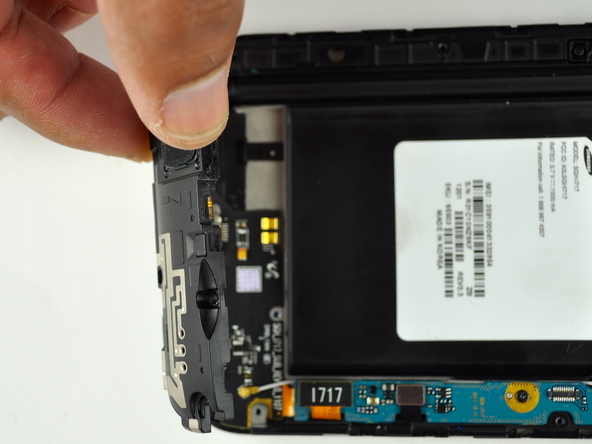

Извлеките модуль громкоговорителя.

Кабель антенны отсоедините при помощи пинцета.

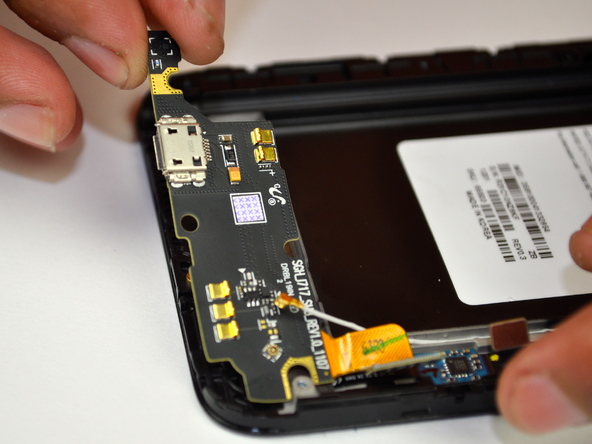

Затем приступаем к отсоединению шлейфа разъема зарядного устройства.

Настал черед материнской платы. После всех вышеуказанных манипуляций ее можно снять.

Напомним, что эта деталь выглядит следующим образом.

Открепите печатную плату устройства для считывания SIM-карты и карты памяти SD.

Извлечь основную камеру необходимо при помощи пластикового инструмента. Слегка подденьте элемент при помощи лопатки.

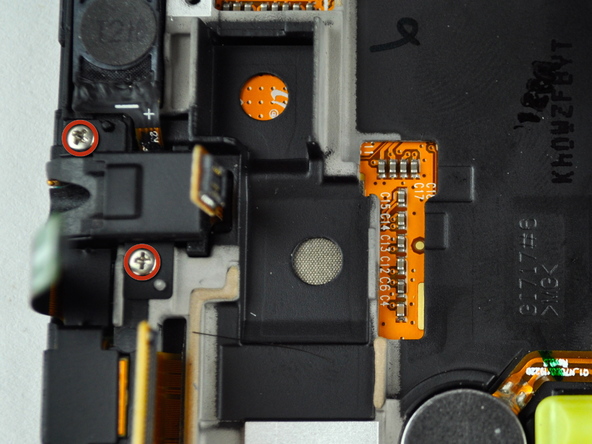

Выкрутите 2 винта, которые на фото обозначены кружками.

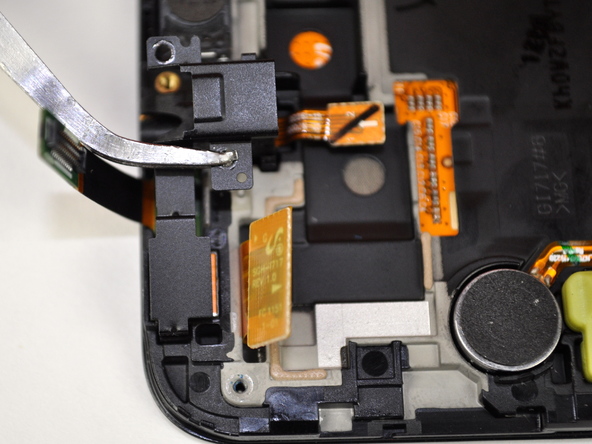

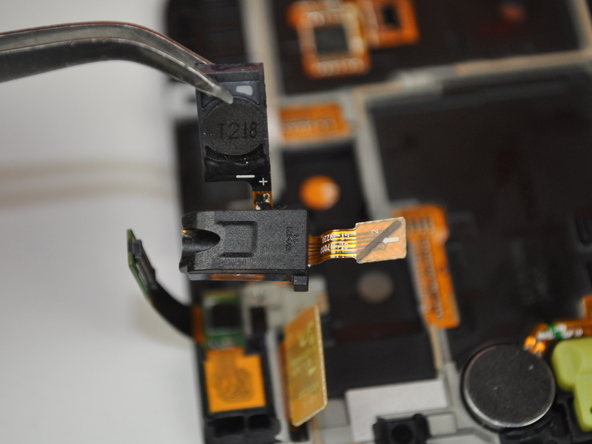

Отсоедините шлейф разъема для наушников при помощи пинцета.

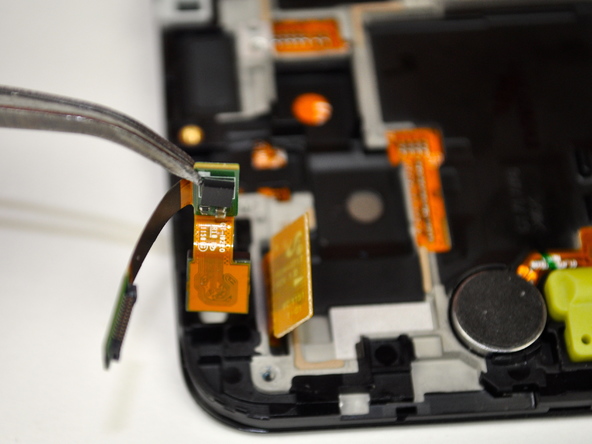

Теперь можно снять фронтальную камеру. Для этого используйте пинцет.

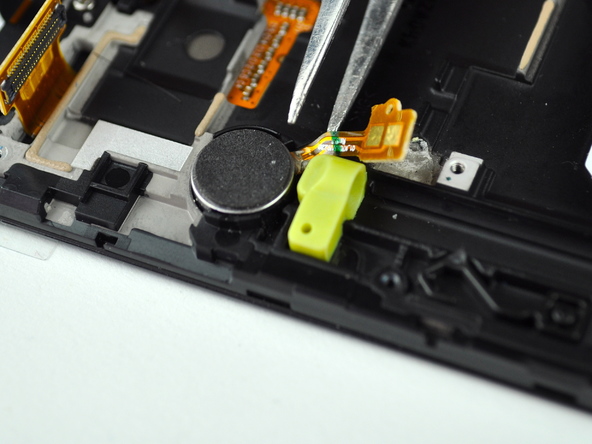

Снимите виброзвонок при помощи пинцета.

Поздравляем. Вы справились с задачей и смогли разобрать Samsung Galaxy Note i717. Чтобы собрать устройство действуйте в обратном порядке.
