Пошаговая инструкция по замене дисплейного модуля на модели телефона Хуавей Хонор 10
При падениях или ударах чаще всего страдает экран устройства, и в этот раз к нам попал очень пострадавший Honor 10 о ремонте которого мы и хотим сегодня рассказать. В нашем случае после падения треснуло стекло на смартфоне, поэтому даже разблокировать экран стало настоящей проблемой.
С чего начать ремонт экрана Honor 10?
Замена экрана на Huawei Honor 10 начнется с того, что мы выберем необходимые детали и инструменты на сайте www.art-gsm.ru. Для того, чтобы получить доступ к внутренним элементам устройства, необходимо отклеить заднюю часть, которая зафиксирована на двухстороннем скотче по всему периметру. Сделать это быстрее, можно при помощи специального термоковрика, поместив на него смартфон на пару минут.
Чтобы снять заднюю часть смартфона можно использовать обычное лезвие: вставляем его в стык между стеклянной панелью и металлической рамой. Лезвием достаточно сделать небольшой зазор и потом его можно будет сменить на пластиковую карту, чтобы окончательно отделить стекло от корпуса. Карту можно смочить небольшим количеством изопропилового спирта, чтобы сделать скотч более податливым. Открываем крышку и можем начинать устанавливать дисплейный модуль с тачскрином для Huawei Honor 10.
Проверим детали
Перед тем как снимать неисправные части, не лишним будет проверить работоспособность запчасти для смартфонов Huawei, которую вы собираетесь устанавливать, и сделать это можно без полного разбора: откручиваем три винта-крепления металлического экрана, который закрывает нам разъемы. Отключаем аккумулятор, чтобы обезопасить себя от возможных случайностей. Слева от места подключения батареи находится коннектор дисплейного модуля, отсоединяем его и подключаем сменную запчасть, подогнув основание. Защелкиваем разъем модуля, подключаем аккумулятор и включаем телефон: теперь нужно проверить качество изображения, яркость, отсутствие графических искажений, засветов и прочего.
Проверить сенсор можно следующим образом
- Задействовать все элементы управления – шторки, кнопки, ползунки яркости и так далее.
- Включить специальный режим в настройках:
- Выбираем пункт «О телефоне/Об устройстве» и несколько раз нажимаем на строку «Номер сборки», пока не появится сообщение о включении режима разработчика.
- Возвращаемся на основной экран настроек и находим пункт «Для разработчиков». В некоторых моделях этот пункт может находиться в «Специальных возможностях», «Дополнительных настройках» и так далее.
- В разделе «Для разработчиков» выбираем пункт «Ввод» - «Отображать касания» и за вашим пальцем будет следовать координационная сетка, которая позволит полностью проверить тачскрин на нажатия.
Устанавливаем новый дисплей
Для замены детали необходимо полностью разобрать нижнюю часть аппарата: откручиваем винты, убираем динамик и получаем доступ к разъемам дополнительной платы. Сюда подключаются: межплатный шлейф, антенный кабель и сканер отпечатков, отключаем все. Аккуратно поднимаем субплату пинцетом – теперь все готово для того, чтобы снять разбитый экран и сенсорные стекла Huawei.
Помещаем телефон вниз стеклом на разогретый коврик и держим две-три минуты, после чего пластиковой лопаткой и присоской отклеиваем сендвич от корпуса. Делать это необходимо в перчатках, чтобы не порезаться осколками. Обязательно перенесите решетку разговорного динамика на новую деталь, очистив ее от осколков. Перед тем как нанести клей, очищаем корпусную рамку от остатков скотча, грязи и стекла, можно пройтись мягкой щеткой и обезжирить поверхность спиртом. Клей наносится по всему периметру тонким слоем, ему необходимо подсохнуть в течение 5-10 минут - это обеспечит максимальную адгезию.

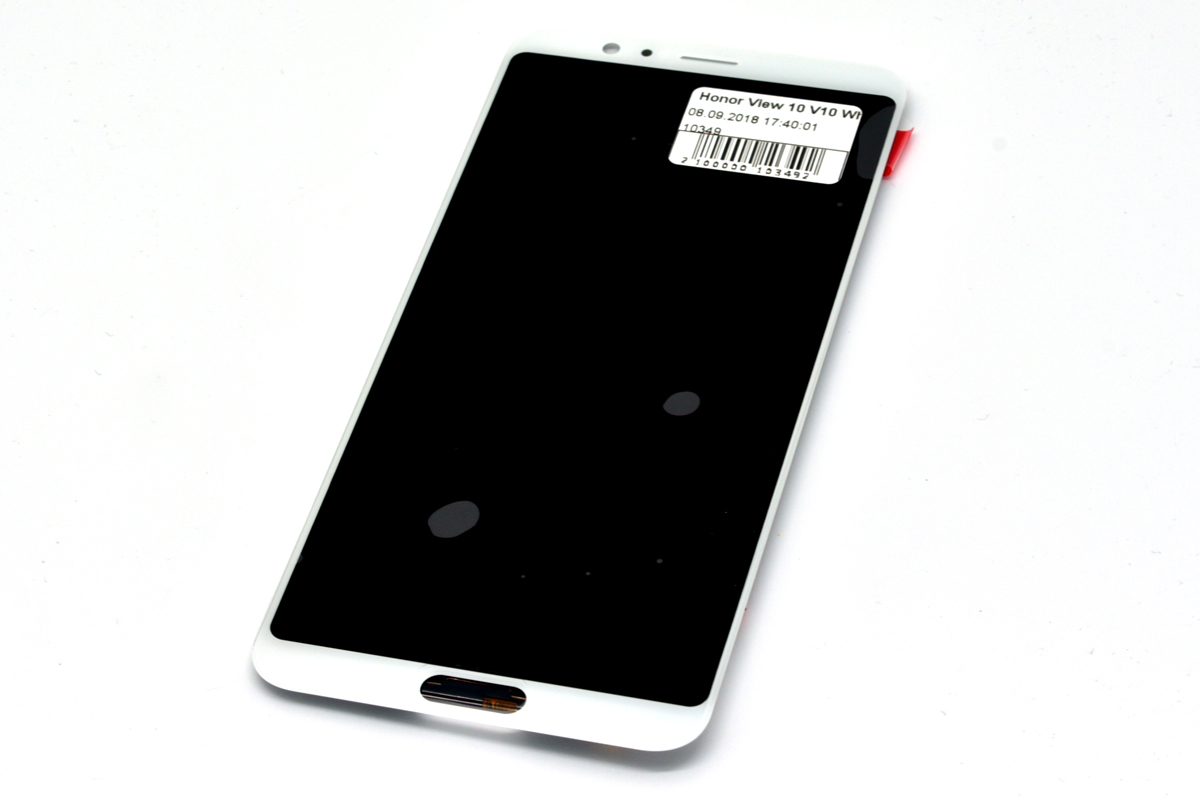

Чтобы поставить дисплей, необходимо удалить транспортировочные и защитные пленки, и зафиксировать экран ровно, руководствуясь специальным пунктирным рисунком на поверхности шлейфа детали. Подключаем шлейф в соответствующее отверстие и вклеиваем запчасть. Излишки клея можно удалить после засыхания обычной тряпочкой. Теперь можно собрать аппарат в обратной последовательности, после чего телефон необходимо зафиксировать прищепками и оставить до полного высыхания клея от 12 до 24 часов.
